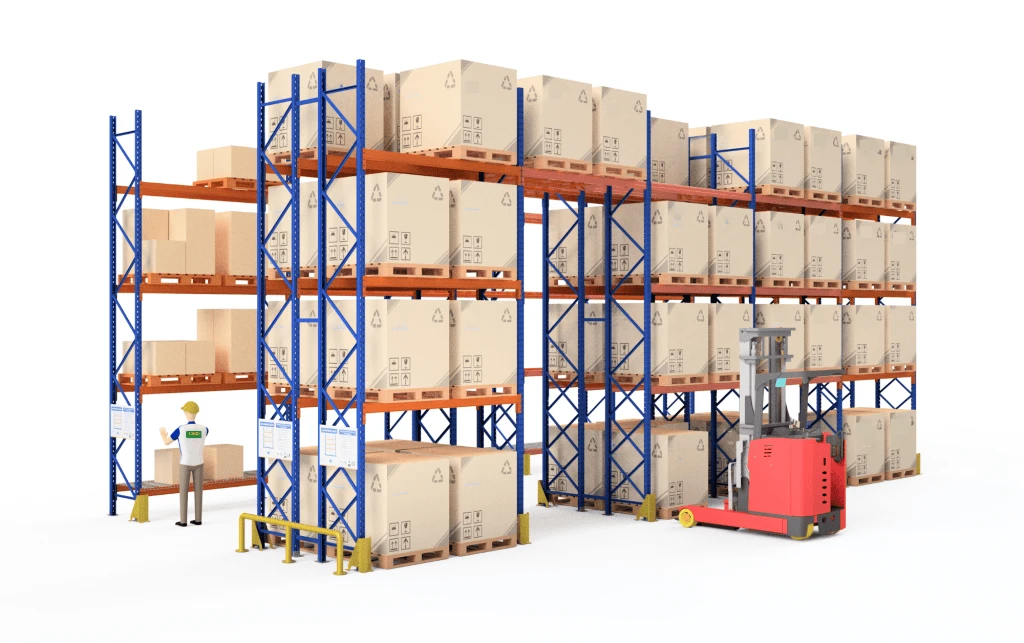

Kraftig pall racking
Den australske standard tunge pallestativeter spesielt konstruert for å oppfylle de strenge kravene til AS 4084-2012, og sikre enestående sikkerhet, stabilitet og bærende kapasitet for å kreve industriljøer . bygget for høykapasitetsoppbevaring, produksjon og CONSTRUCTURE FASILITETER, og logistikk hubs, dette systemet avgrenser sin robuste ytelse i både både statisk og dynnisk yrkes {systemet som er robbe og dynlighets. Lokale standarder gjør det til et pålitelig valg over hele Australia og New Zealand, hvor det er mye vedtatt for sin pålitelighet, enkel installasjon og langsiktig holdbarhet .
Viktige funksjoner
- Som 4084-2012 kompatibel:Fullt konstruert for å samsvare med Australias National Racking Standard, og garanterer langsiktig strukturell integritet og arbeidsplassens sikkerhet .
- Høy belastningstoleranse: Støtter opptil 4, 000 kg per bjelknivå, noe som gjør det ideelt for å lagre tunge paller og klumpete varer .
- Stålkonstruksjon av industriell kvalitet:Kaldformede rammer og boksestråler sikrer eksepsjonell styrke og holdbarhet .
- Korrosjonsbestandig belegg: Slitesterkt pulverlakk eller hurtigdyp galvaniserende alternativer beskytter mot slitasje, fuktighet og miljøeksponering .
- Fleksible konfigurasjoner:Tilgjengelig i flere størrelser og oppsett som passer til forskjellige planløsninger, lagringshøyder og palltyper .
Hovedkomponenter

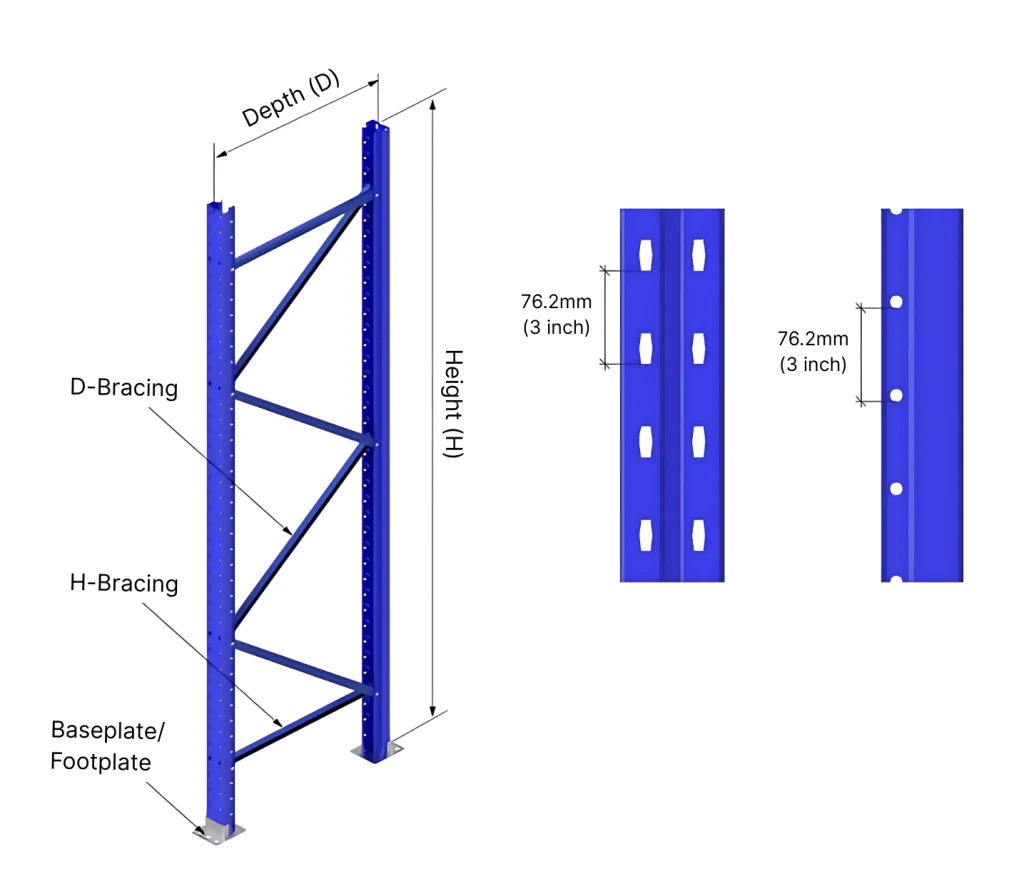

RAMME
Sammensetning:
Rammen består av stående, horisontale og diagonale avstivninger, bolter, avstandsstykker og baseplater . standarddybder er 838 . 2 mm, 914,4mm, 1000 mm, 1066,8 mm, 1100m, 1219,2 mm.

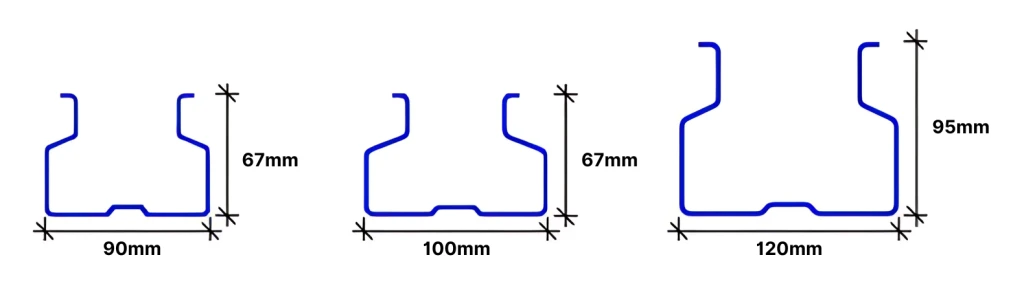

Standard tverrsnittsdimensjoner (MM):
90 x 67 x 1.8/2.0/2.3
100 x 67 x 2.0/2.3/2.5
120 x 95 x 2.5/2.75/3.0
Baseplaten sikrer at kolonnen forblir stabil, fordeler belastningen jevnt over gulvet, og forankrer den fast til bakken for pålitelig strukturell støtte . Baseplaten kommer i fire typer:Stamping baseplate, en-radshulls baseplate, dobbeltrekkehulls baseplate,ogTre-radshole baseplate .Hver type er designet for å gi varierende nivåer av støtte og belastningsfordeling .
| Ramme lastekapasitet (tonn) | |||
| First Beam Level (M) | Kolonnespesifikasjoner | ||
| 90 x 67 x 1.8 (AS90S) | 90 x 67 x 2.0 (AS90U) | 90 x 67 x 2,3 (AS90H) | |
| 1.0 | 8.4 | 13 | 15 |
| 1.4 | 8.4 | 11.8 | 13.8 |
| 1.8 | 8.4 | 10.6 | 12.6 |
| 2.0 | 7.8 | 10 | 12 |
| 2.2 | 7.2 | 9.4 | 11.4 |
| 2.4 | 6.6 | 8.8 | 10.4 |
| 2.6 | 6 | 8.2 | 10.2 |
| First Beam Level (M) | Kolonnespesifikasjoner | ||
| 100 x 67 x 2.0 (AS100s) | 100 x 67 x 2,3 (AS100U) | 100 x 67 x 2,5 (as100h) | |
| 1.0 | 14.4 | 16.4 | 18.4 |
| 1.4 | 13.2 | 15.2 | 17.2 |
| 1.5 | 12 | 14 | 16 |
| 2.0 | 11.4 | 13.4 | 15.3 |
| 2.2 | 10.8 | 12.8 | 14.6 |
| 2.4 | 10.2 | 12.2 | 13.9 |
| 2.6 | 9.6 | 11.6 | 13.2 |
| First Beam Level (M) | Kolonnespesifikasjoner | ||
| 120 x 95 x 2,5 (AS120s) | 120 x 95 x 2,75 (AS120U) | 120 x 95 x 3.0 (as120h) | |
| 1.0 | 20.8 | 24 | 27 |
| 1.4 | 19.4 | 22.5 | 25.5 |
| 1.8 | 18 | 21 | 24 |
| 2.0 | 17.3 | 20.2 | 23.2 |
| 2.2 | 16.6 | 19.4 | 22.4 |
| 2.4 | 15.9 | 18.6 | 21.6 |
| 2.6 | 15.2 | 17.8 | 20.8 |

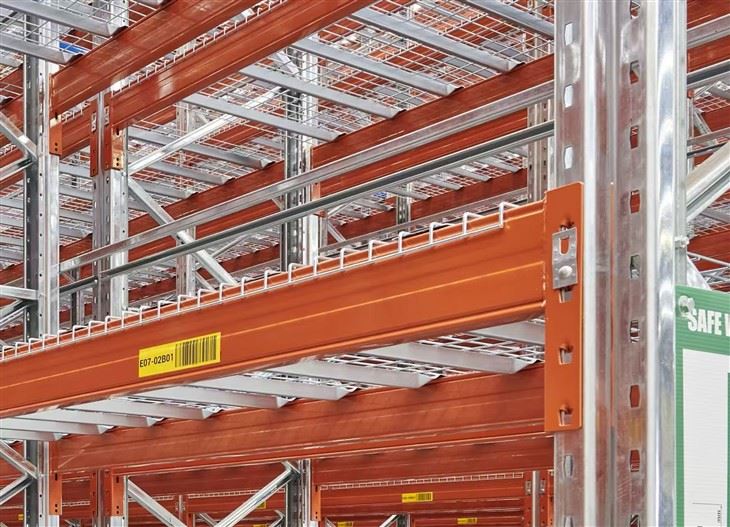

Boksstråle
Sammensetning:Standardstrålen består av rullede sammenlåsende bjelker med kolonneklipp sveiset i begge ender av bjelken . Avhengig av strukturens krav, kan sveisede rør eller andre profiler også brukes som bjelken .
Lengde:Standardlengden L er dimensjonen mellom de indre sidene av kolonneklippene i begge ender av bjelken, med en toleranse på ± 0 . 5mm . Standardlengder er 1372mm, 2591mm, 2743mm.
Vanlige størrelser:
- 80×50×1.5
- 90×50×1.5
- 100×50×1.5
- 110×50×1.5
- 120×50×1.5
- 140×50×1.5
- 160×50×1.5
- 160×50×1.8
- 160×50×2.0
Sikkerhetsfunksjon:Bjelker 80 × 50 og 100 × 50 Bruk 3- krokklipp, last opp til 3T per nivå . bjelker 120 × 50 og over bruk 4- krokklipp, last opp til 4T per nivå . Konsulter teknisk support hvis belastning overgår 4T per nivå .} Konsulter teknisk support hvis belastning er 4T per nivå .}}}}}}} Konsulent teknisk support hvis belastning er opptil 4T per nivå .} hook clips.
| Beam Loading Capacity (KGS) | ||||||||
| mm | 1372 | 2591 | 2743 | 3048 | 3658 | 3810 | 4200 | |
| Dimensjon | L/200 | L/200 | L/200 | L/250 | L/250 | L/300 | L/300 | |
| 80×50×1.5 | 3 pinner | 3,781 | 1,520 | 1,356 | 1,098 | 610 | 562 | 386 |
| 90×50×1.5 | 3 pinner | 4,000 | 1,853 | 1,654 | 1,339 | 744 | 686 | 470 |
| 100×50×1.5 | 3 pinner | 4,000 | 2,427 | 2,165 | 1,754 | 974 | 898 | 616 |
| 110×50×1.5 | 4 pinner | 4,000 | 2,748 | 2,559 | 2,073 | 1,151 | 1,061 | 728 |
| 120×50×1.5 | 4 pinner | 4,000 | 2,863 | 2,705 | 2,356 | 1,309 | 1,206 | 827 |
| 140×50×1.5 | 4 pinner | 4,000 | 3,340 | 3,155 | 2,839 | 1,781 | 1,642 | 1,126 |
| 160×50×1.5 | 4 pinner | 4,000 | 3,908 | 3,691 | 3,322 | 2,381 | 2,195 | 1,505 |
| 160×50×1.8 | 4 pinner | 4,000 | 4,000 | 4,000 | 3,898 | 2,794 | 2,576 | 1,766 |
| 160×50×2.0 | 4 pinner | 4,000 | 4,000 | 4,000 | 4,000 | 3,119 | 2,875 | 1,972 |
Racktilbehør
Systemalternativer
- Høyde, dybde og bredde:Fullt tilpassbar basert på lageroppsett og lastingsbehov .
- Overflatefinish:Standard pulverbelagt finish/galvanisert
Emballasje og lasting
Vår emballasje- og lastingsprosess er omhyggelig designet for å sikre at hvert produkt ankommer trygt, sikkert og klart for installasjon . utover å beskytte varer under transport, hjelper vår profesjonelle emballasjetilnærming med å effektivisere driften - å spare tid og redusere risikoen for skade under lasting og lossing .
Hvorfor velge Jracking?
- Erfaren produsent- Serverer internasjonale markeder med mange års rackingskompetanse .
- Global rekkevidde- Med fabrikker i Vietnam og lager i U . S . og Australia støtter vi raske og pålitelige forsendelser over hele verden .
- Pålitelig partner-Vi bygger langsiktige partnerskap gjennom pålitelige tjenester, tilpassede løsninger og konsistent produktkvalitet .
- Eksportfokusert- Vi spesialiserer oss på produksjon for eksport, med en dyp forståelse av logistikk, containeroptimalisering og global samsvar .
